導讀： 在降低排放量、提高駕駛安全性的同時，還要保持成本低廉，汽車工業當前正面臨著向環保汽車轉型的挑戰。

在降低排放量、提高駕駛安全性的同時，還要保持成本低廉，汽車工業當前正面臨著向環保汽車轉型的挑戰。在顧及產品的安全性及對環境影響的同時，還要控制設計的成本，汽車制造商在產品開發過程中需要考慮的因素之多，令人震驚。對于不斷提升的駕駛安全標準以及越來越受關注的減排和成本控制，車輛的設計和車身重量是能夠?qū)ι鲜鲫P(guān)注點產生重要影響的兩大因素。

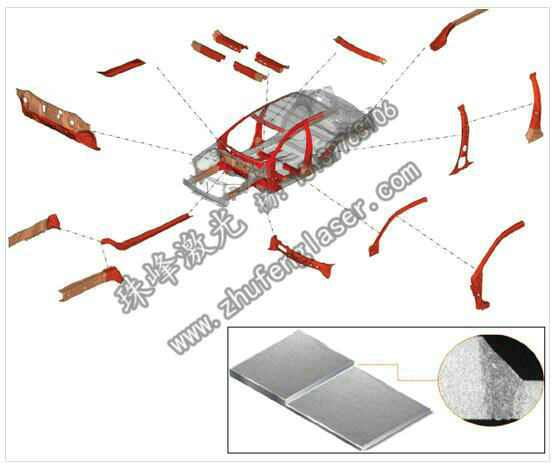

圖1. 上圖：可能用到 LWB 的 區域示例。橙色部分表示通過 合理的 LWB 設計，能幫助減輕 重量的組件，例如中立柱、縱梁、 通道和門環。下圖：激光拼焊板， 右側是對接焊縫的放大圖。

汽車制造商依靠激光拼焊板（laser welded blank，簡稱LWB）來控制或減少車輛各部件（如車架和車身）的材料用量。LWB是由厚度和等級不同的鈑金組成，參見圖1中的LWB應用示例。在滿足其他相關規定的同時，這些焊板還必須符合車輛碰撞安全性的要求。

符合碰撞和排放要求

“通過采用先進的高強度壓力硬化鋼，我們對鋼板的安裝進行了優化，從而使汽車的特定區域在保持強度性能的同時更加輕薄。最終，我們期望獲得卓越的焊接質量，以確保焊接符合碰撞測試的安全要求”，Sadok Gaied博士如是說。一個安全的焊接不能在測試過程中發生破裂或折斷，否則焊接件將無法通過安全性測試。

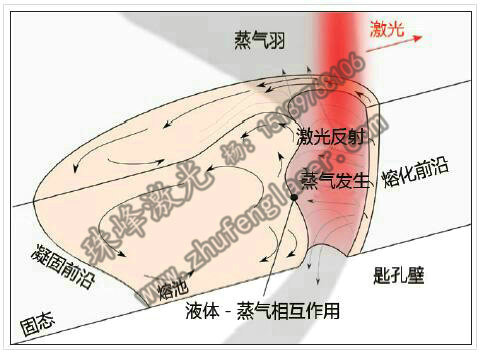

圖2. 激光焊接過程中的匙孔和鋼水池。當激光沿兩塊鋼板之間的焊 縫移動時，匙孔也會隨之移動，在此過程中，鋼水會不斷注入匙孔 周?chē)秃蟛康目臻g。利用激光焊接的集中熱源將固態鋼轉變成熔融金屬，用來形成窄而深的焊縫，激光焊接過程見圖2。“大功率激光器可以產生大量的能量，致使部分金屬蒸發。鋼在熔化過程中，密度會迅速減小，體積會相應增加，并且物質運動也會增強，從而產生高壓蒸氣。這時會生成一個‘匙孔’，它是激光沖擊點上的一個窄孔。”Gaied解釋道，“這個孔周?chē)匿摃?huì)熔化，形成一個熔池。液態鋼冷卻后，就會將兩塊鈑金連接起來?！?/span>

“多數機械故障發生的根本原因在于焊縫中存在缺陷，這是因?yàn)楹附狱c(diǎn)連接著不同的材料。如果連接的處理不當，最終會導致其中的應力過大?！焙附訁?shù)不當還可能造成焊接點不穩定，導致焊縫中出現氣孔、部分熔透或咬邊，最終造成連接不牢固。圖3顯示了不同焊接缺陷的示例。

Gaied補充道：“為了預測各種焊接情況中可能存在的缺陷，我們用仿真來研究諸如激光功率等參數對焊接結果的影響。通過這種方式，我們可以虛擬測試加工條件對缺陷發生概率的影響，并且還能預測焊接過程中的流體動力學、熱力學行為以及焊接點的最終形態?！?/p>

了解工作條件如何影響焊接質量

在影響焊接質量的諸多因素中，激光功率、材料對激光束的反射、焊接速度及波長等細節都會對匙孔周?chē)膫鳠?、相變和流體流動產生影響。特別是由于存在相變和熱載荷，匙孔角度和熔池形狀會對流體流動特性產生較大的影響。

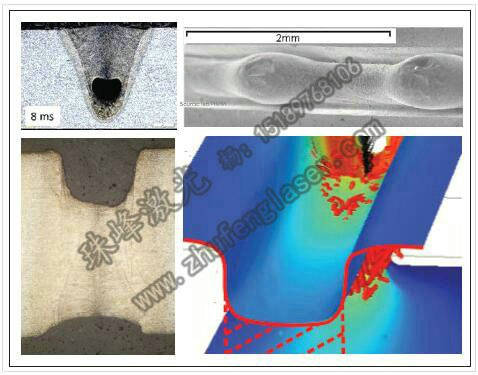

圖3. 上圖：熔融金屬未正確下陷形成的孔（左圖）；復雜的流體力 學特性在焊接點中造成的氣泡（右圖）。下圖：鋼水噴濺導致在焊 接點頂部和底部形成了坡口型咬邊的幾何結構，進而在兩塊鋼板之 間留下的間隙（左圖）；仿真結果顯示了匙孔附近的流體分布情況 以及預測的焊接點中咬邊的幾何結構（右圖）。

“流體、熱力學和電學行為在這里交織在一起?！盙aied說，“只有清楚地了解焊接中發生的具體情況，才能防止這些缺陷的產生。我們需要將所有的物理現象放在一起研究，才能跟蹤匙孔內部及周?chē)牧黧w流動，并明確地知道其對焊接穩定性產生的影響?！?/p>

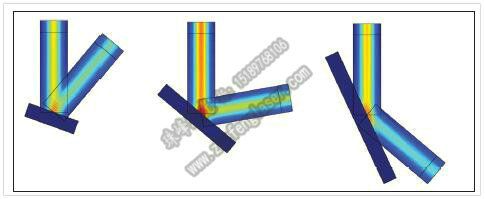

圖4. COMSOL 軟件運行的激光反射仿真結果顯示了不同反射角下 的電場模，這些不同的反射角導致吸收的能量大小也各不相同。

Gaied 的團隊與南布列塔尼大學的Mickael Courtois、Muriel Carin 和Philippe Le Masson 合作， 使用COMSOL Multiphysics? 軟件分析了鋼水和固態鋼中的溫度分布、匙孔角度以及流場在整個焊接工藝中的變化情況。他們使用COMSOL? 軟件在同一仿真模型中進行了多項研究，從電磁模型開始著手，根據激光反射角確定了反射和材料的能量吸收特性（見圖 4）。

不僅如此，他們還測試了改變功率水平、波長和焊接速度，用于預測各種工況下的匙孔形狀。由于這個模型模擬了金屬熔化時的傳熱和相變情況，因此，團隊成員能夠使用該模型分析焊接過程中產生的蒸發現象、液體- 蒸氣界面的流體動力學，以及熔池的擴大情況（如圖5所示）。

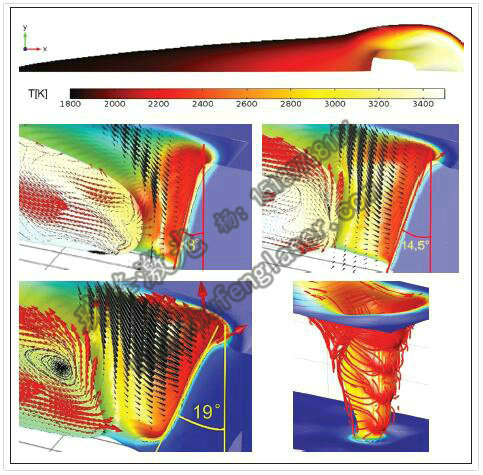

圖5. 左上圖：匙孔周?chē)鲃?dòng)鋼水的溫度場。左下圖：不同焊接速度 下的毛細管傾角（匙孔角度）及周?chē)饘俚臏囟葓?chǎng)結果，箭頭表示 熔池和匙孔中的流體流場。右圖：匙孔形成過程中，其周?chē)牧黧w 流動三維視圖。

對耦合現象的建模揭示了最終的焊接結果

為了預測焊接點的最終形態，Gaied的團隊和來自南布列塔尼大學的研究小組在前期研究的基礎上，根據焊接速度、激光功率及匙孔大小這三個參數，對焊接熔深進行了建模。

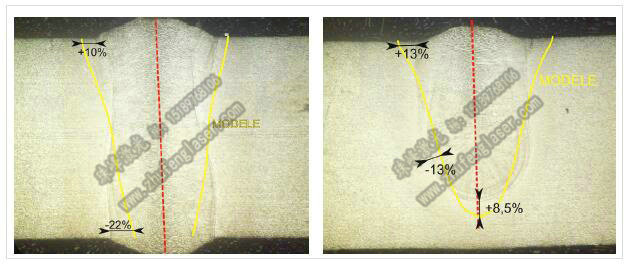

圖 6. 焊接熔深和焊接缺陷形態的 COMSOL 分 析結果（黃色曲線）與實驗結果的對比圖。左 圖和右圖分別為當激光功率為4 kW、焊接速度 為6 m/min 和8 m/min 時的焊接熔深。速度較 慢時可實現全熔透，說明熔敷能量密度足夠高。 速度較快時僅僅實現了局部熔透，說明能量不 足，無法達到高質量的焊接。

高質量焊接需要對鋼板全熔透。當能量密度有限、功率過低或焊接速度較快時，將會發生局部熔透。局部熔透會引起材料咬邊，最終在兩塊焊板之間留下間隙。圖6顯示了焊接熔深和焊接缺陷形態的COMSOL分析結果與實驗結果的對比。

不斷完善的焊接技術以確保安全與減排要求

為客戶提供合適的激光拼焊板，需要選擇正確的焊接參數組合。通過調整鋼板的等級和厚度才能為客戶供應符合汽車碰撞測試規范、重量要求以及成本要求的激光拼焊板。Gaied 的團隊通過仿真來確定一系列工藝條件，以確保生產出無缺陷的焊接點。

“了解這些相互作用的物理現象，并將它們耦合起來進行仿真，而不是并行進行多個研究，這給我們的工作帶來了極大的便利?！盙aied總結道，“我們一直致力于幫助汽車行業減輕車身重量，并確保我們的焊接產品擁有卓越的質量，從而保障駕駛員在駕駛汽車時的安全?！?/p>
