激光二極管的結構以及使用注意事項

作者:a 來源: 日期:2018-12-21 10:34:54 人氣:15 評論:0 標簽:

眾所周知,激光技術已深入到國民經濟和國防建設的各個領域。光盤(CD)的巨大市場驅動著半導體激光器的技術發展,紅光半導體激光二極管的誕生又將激光技術推向新的發展階段。目前,世界上有眾多的廠家紛紛開發生產激光二極管,如NEC、日立、索尼、三菱、飛利浦和美國的Laser Max等。激光二極管產品按波長和功率分類已形成系列,并繼續向短波和大功率發展。


由激光二極管配以光學和冷卻系統構成的小型紅光半導體激光器(光源),正被大量用于激光教鞭、條形碼閱讀器、激光打印機、視頻光盤和測量?jī)x器的瞄準指示等方面。由于其體積小,重量輕,壽命長(4 × 104h以上),價格不高,又可用電池直接驅動,特別適用于隧道礦井、野外作業及生產現場等方面,因而大有取代紅光波段的氦氖氣體激光器之勢。


下面以TOLD9211二極管為例,簡要介紹一下其構造和使用注意事項。


構造與工作過程

(1)構造

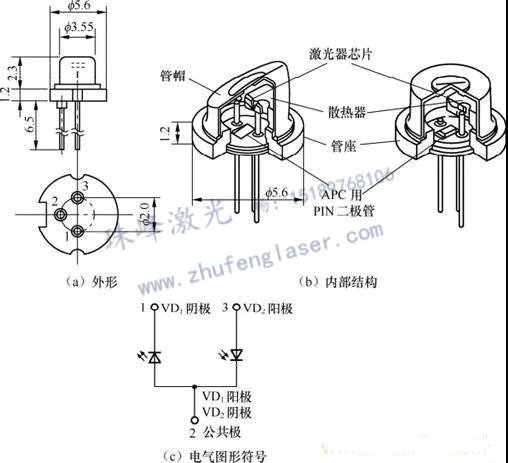

半導體激光二極管TOLD9211的工作波長為670mm,屬于可見光范疇,故又稱為紅光半導體激光二極管。其外形如圖1(a)所示,內部構造如圖1(b)所示,電氣圖形符號如圖1(c)所示。射出激光的VD1的陰極電極與引腳①相連,陽極及管殼與引腳②連接。除此之外,與VD1一起還有一個接收其激光的光電二極管VD2,其陰極與陽極分別由引腳②和③引出。


圖1 激光二極管的外形、結構及電氣圖形符號

(2)工作過程

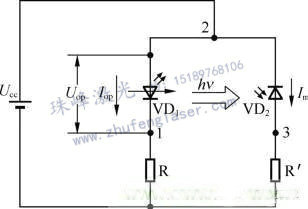

激光二極管的工作過程如圖2所示,對VD1來說是正向接法,對VD2來說是反向接法,引腳②接正電位;與VD1串聯的限流電阻R控制VD1的工作電流 Iop,也就是控制管子的發光功率;VD2受光后轉換出的光電流Im在串聯電阻R′上的電壓信號反映出發射光功率的大小,因此添加反饋控制電路即可達到穩定輸出光功率的目的。VD1和VD2封在一個管殼內是激光二極管的特點。


使用注意事項

① 防靜電:在拿取管子或焊接引腳時,手一定要帶上接地腕帶(腕帶串接1MΩ電阻接地,如圖3所示,防止人體所帶靜電擊壞管子。



圖2 激光二極管的工作過程


圖3 取用激光二極管注意事項

② 焊接:焊接時,電烙鐵的外殼應接地,最好將電源插頭從插座上拔下來。焊接時間要短(最大焊接溫度260℃,焊接時間小于5s),一次焊不牢隔一定時間后可再焊一次。


③ 工作電流:調整時不要使其超過最大值,亦不能有過沖電流。防止調整中的斷線情況,否則會燒壞管子。交、直流工作均可,但峰值均不得超過最大值。


④ 如不需監控輸出,亦可不用VD2。


⑤ 防止激光光束傷害眼睛:激光器工作時,不得直接或通過反射觀看光源,否則會傷害眼睛。按國際慣例,激光器上應粘貼警告標簽。
