激光精密點焊在消費電子行業的應用

作者:a 來源: 日期:2018-11-02 09:53:15 人氣:37 評論:0 標簽:

近年來,隨著消費電子市場競爭愈發激烈,電子產品制造業對產品也提出了更高的要求。傳統的加工方式容易導致產品質量不穩定、零件熔毀、難以形成正常熔核,成品率低。而激光加工技術的出現,可以快速的為電子產品生產制造商們解決這些難題。高端電子產品的生產過程中,激光加工在產品的體積優化以及品質提升方面起到了重大的作用,使產品更輕巧纖薄,穩固性更好。據悉,約70%的電子產品加工制造環節都應用到激光技術(超過20種不同的工藝)及相關的制造設備。


目前,激光精密點焊主要應用于電子產品的殼體、屏蔽罩、USB接頭、導電貼片等,具有熱變形小、作用區域和位置精確可控、焊接品質高、能實現異種材料焊接、易于實現自動化等優勢。但焊接不同材料時,需要采用的不同的焊接方式。


焊接工程師根據多次的實驗結果,總結出了在消費電子的生產制造過程中,高反材料、金屬薄板、異種材料等不同材料應使用何種方式進行激光精密點焊,方能得出最好的焊接效果。


高反材料的激光精密點焊方式


焊接鋁、銅等高反材料時,不同的焊接波形對焊接質量影響很大。利用帶有前置尖峰的激光波形,可突破高反射率屏障,瞬間的高峰值功率可以迅速改變金屬表面狀態,使其溫度上升至熔點,從而降低金屬表面的反射率,提高能量的利用率。另外,由于銅鋁等材料導熱速度快,故利用緩降波形,可以優化焊點外觀。


另一方面,金、銀、銅、鋼等材料對激光吸收率隨波長增大而減小,對于銅而言,當激光波長為532nm時,銅的吸收率接近40%。對比分析紅外激光器和綠光激光器特征可知,紅外激光器光斑尺寸較大,焦深短,紫銅對其吸收率低;綠光激光器光斑尺寸小,焦深長,紫銅對其吸收率高。分別采用紅外激光器和綠光激光器對紫銅進行脈沖點焊,可以發現紅外激光器焊后焊點大小不一致,而綠光激光器焊點大小更均勻,深度一致,表面光滑(圖1-2)。采用綠光激光器焊接效果更穩定,所需峰值功率會比紅外激光器低一半以上。

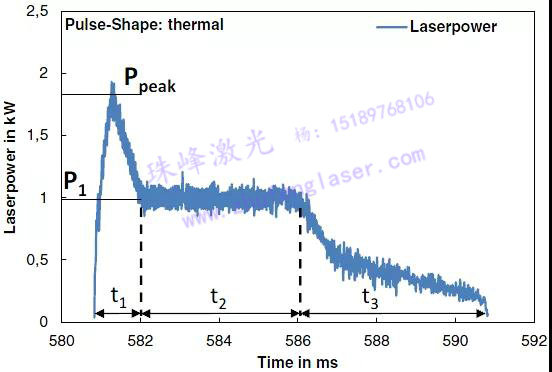

尖峰波形


1064nm波長的焊接效果▲(圖1-1)


532nm波長的焊接效果▲(圖1-2)


金屬薄板材料的激光精密點焊方式


傳統毫秒級激光器在焊接金屬薄板材料時,材料易被擊穿且焊點較大;而高反材料因其自身的不穩定性以及在固態時對激光的吸收率低,焊接時常出現爆點、虛焊等現象。為了解決薄板及高反金屬焊接難點,通過對光纖激光器QCW/CW模式分別進行模擬量和數字調制,觸發一次可以實現N個脈沖輸出,以較小的功率實現單點多脈沖焊接。



調制方式

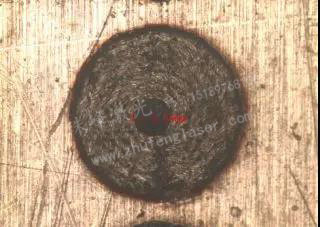

高頻脈沖點焊表面成型

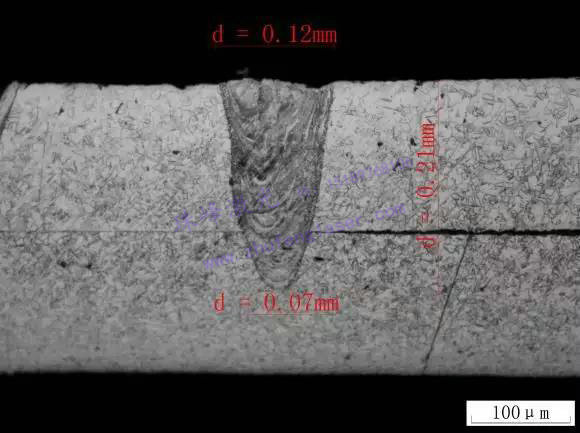

焊縫截面


異種材料的激光精密點焊方式


激光焊接薄板異種材料時,極易出現虛焊、裂紋、連接強度低等問題,這是由于兩者的物理性能差異大,互溶度低,且極易生成脆性化合物,這些化合物使焊接頭的力學性能大大降低。選用高光束質量的納秒級激光通過高速掃描方式,精準的控制熱輸入抑制金屬間化合物的形成,實現異種金屬薄板搭接,改善焊縫成形及力學性能。

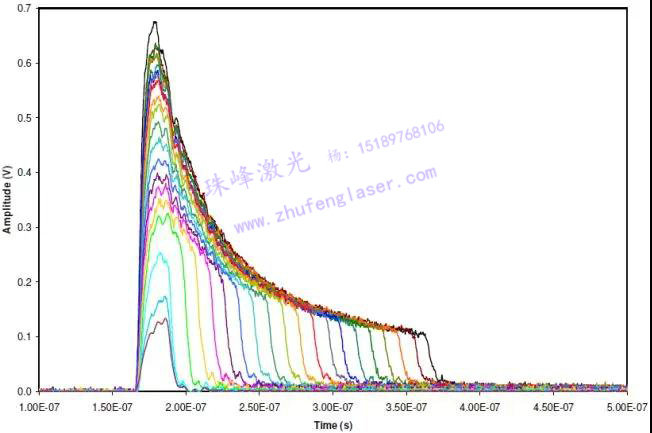

輸出波形


掃描方式


焊縫表面成型

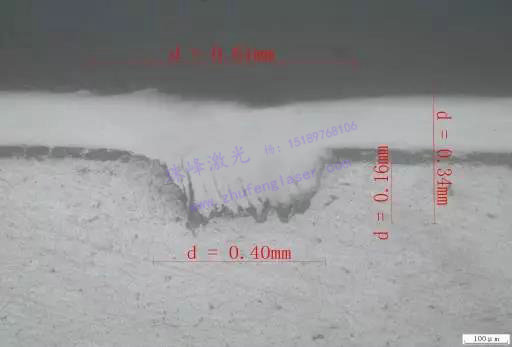

焊縫截面

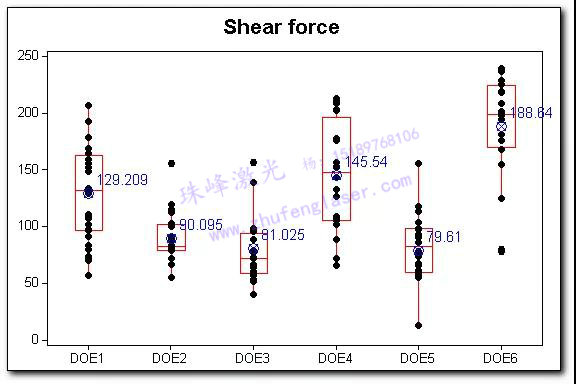

316L不銹鋼與6063鋁合金焊接強度測試
