激光焊接在鋰電池領域的應用
鋰離子電池由于具有比能量高、循環壽命長、自放電小、無記憶效應和無污染等優點,廣泛應用于各種電子設備(如移動電話、筆記本電腦、PDA、數碼相機及數碼攝像機等)以及交通工具(巡邏車、電動自行車、電動汽車等)上,成為我國能源領域重點支持的高新技術產業。
動力電池指應用于電動車的電池,是相對于小容量電池(如手機、筆記本電腦電池等)而言的,具有較大的容量和輸出功率,可用于電動車輛驅動電源及大型移動電源應用領域的二次電池。鋰離子電池或電池組的制作工序非常多,而其中有多道工序,如防爆閥密封焊接、極耳焊接、軟連接焊接、安全帽點焊、電池殼體密封焊接、模組及PACK焊接都以激光焊接為最佳工藝。動力電池用于焊接的材質主要有純銅、鋁及鋁合金、不銹鋼等。

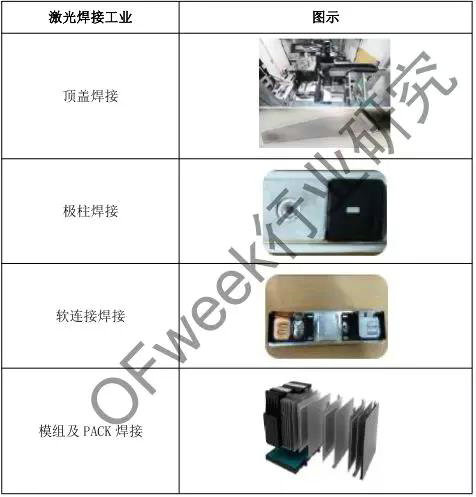

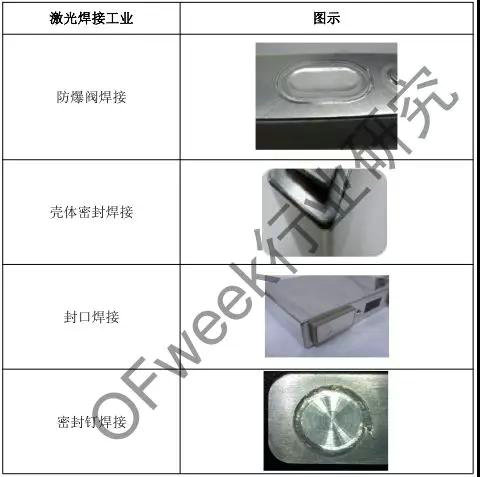

圖表 1 激光焊接在鋰電池中的應用
1、電池防爆閥焊接
電池的防爆閥是電池封口板上的薄壁閥體, 當電池內部壓力超過規定值時, 防爆閥閥體破裂, 避免電池爆裂。安全閥結構巧妙,這道工序?qū)す夂附庸に囈髽O為嚴格。沒有采用連續激光焊接之前,電池防爆閥的焊接都是采用脈沖激光器焊接,通過焊點與焊點的重疊和覆蓋來實現連續密封焊接,但焊接效率較低,且密封性相對較差。采用連續激光焊接可以實現高速高質量的焊接,焊接穩定性、焊接效率以及良品率都能夠得到保障。
2、電池極耳焊接
極耳通常分為三種材料,電池的正極使用鋁(Al)材料,負極使用鎳(Ni)材料或銅鍍鎳(Ni-Cu)材料。在動力電池的制造過程中,其中的一個環節是將電池極耳與極柱焊接到一起。在二次電池的制作中需要將其與另外一鋁制的安全閥焊接在一起。焊接不僅要保證極耳與極柱之間的可靠連接,而且要求焊縫平滑美觀。
3、電池極帶點焊
電池極帶使用的材質包括純鋁帶、鎳帶、鋁鎳復合帶以及少量的銅帶等。電池極帶的焊接一般使用脈沖焊接機,隨著IPG公司QCW準連續激光器的出現,其在電池極帶焊接上也得到了廣泛的應用,同時由于其光束質量好、焊斑能夠做到很小,其在應對高反射率的鋁帶、銅帶以及窄帶電池極帶(極帶寬度在1.5mm以下)的焊接有著獨特的優勢。
4、動力電池殼體與蓋板封口焊接
動力電池的殼體材料有鋁合金和不銹鋼,其中采用鋁合金的最多,一般為3003鋁合金,也有少數采用純鋁。不銹鋼是激光焊接性最好的材質,尤其304不銹鋼,無論是脈沖還是連續激光都能夠獲得外觀和性能良好的焊縫。
鋁及鋁合金的激光焊焊接性能根據采用焊接方式的不同而略有差異。除了純鋁和3系鋁合金采用脈沖焊接和連續焊接都沒有問題,其他系列鋁合金最優選擇連續激光焊接方式,以減小裂紋敏感性。同時,根據動力電池殼體厚度選擇合適功率的激光器,一般殼體厚度1mm以下時,可考慮采用1000W以內單模激光器,厚度在1mm以上需使用1000W以上單?;蚨嗄<す馄?。
小容量鋰電池常采用比較薄的鋁殼(厚度在0.25mm左右),也有18650之類的采用鋼殼。由于殼體厚度的關系,此類電池的焊接一般采用較低功率的激光器即可。使用連續激光器焊接薄殼鋰電池,效率可以提升5~10倍,且外觀效果和密封性更好。因此有逐漸取代脈沖激光器在這個應用領域的趨勢。
5、動力電池模組及pack焊接
動力電池之間的串并聯一般通過連接片與單體電池的焊接來完成,正負極材質不同,一般有銅和鋁2種材質,由于銅和鋁之間采用激光焊接后形成脆性化合物,無法滿足使用要求,通常采用超聲波焊接外,銅和銅、鋁和鋁一般均采用激光焊接。同時,由于銅和鋁傳熱均很快,且對激光反射率非常高,連接片厚度相對較大,因此需要采用較高功率的激光器才能夠?qū)崿F(xiàn)焊接。
激光焊接鋰電池的特點
從鋰電池電芯的制造到電池PACK成組,焊接都是一道很重要的制造工序,鋰電池的導電性、強度、氣密性、金屬疲勞和耐腐蝕性,是典型的電池焊接質量評價標準。焊接方法和焊接工藝的選用,將直接影響電池的成本、質量、安全以及電池的一致性。激光焊接憑借焊接安全可靠、工藝精密、環保等優勢,成為了很多焊接任務的首選方案。

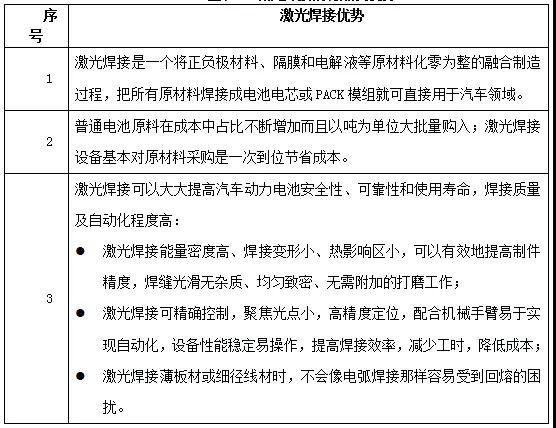

圖表 2 激光焊接的特點及優勢
鋰電池產業的發展?fàn)顩r分析
1、鋰電池產業發展情況
經過十多年的發展,中國鋰電池行業已經建立了包含鋰礦采選、材料供應、電芯及PACK、電池回收等各個環節的完整產業鏈。鋰電池行業在下游市場需求推動下,產量規模保持高速增長,從2012年的17.2 Gwh增長到2017年的88.7 Gwh,5年時間內,產量增長了4倍。

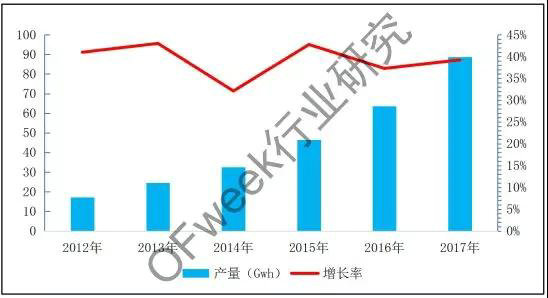

圖表 3 2012 -2017年中國鋰電池芯年產量及增速(單位:Gwh)
電動交通工具(最主要是新能源汽車)、3C數碼、儲能行業是鋰電池產業發展的三大推動力。2016年,新能源汽車以30.8 GWh的需求量超過3C數碼,成為鋰電池最大消費市場,到2017年動力電池產量增長至44.5GWh。儲能電池發展?jié)摿薮螅捎诩夹g(shù)、政策等原因仍處于市場導入階段,相對于動力電池相對滯后。未來隨著技術逐漸成熟,儲能市場也將成為拉動鋰電池消費的另一極。
2、新能源汽車及動力電池產業發展情況
隨著全球能源危機和環境污染問題日益突出,產業節能化、環保化發展被高度重視,新能源汽車出現爆發式增長。產量由2012年1.26萬輛增長至2017年的79.4萬輛,年復合增長率高達99.4%。2017年產銷分別為79.4萬輛和77.7萬輛,同比分別增長53.6%和53.3%,產銷量同比增速分別提高了2.1和0.3個百分點。2017年新能源汽車市場占比2.7%,比上年提高了0.9個百分點。中國已超過美國成為全球范圍內第一大新能源汽車市場,連續三年產銷量居世界第一。

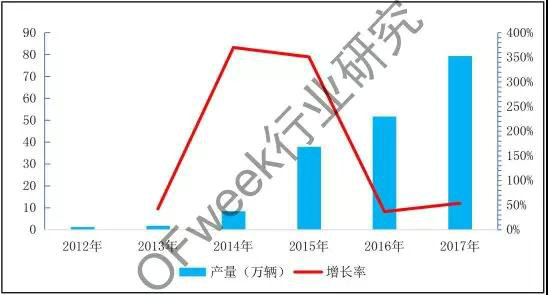

圖表 4 2012-2017年中國新能源汽車產量( 單位 :萬輛)
動力電池作為新能源汽車核心零部件,其發展緊隨新能源汽車整體市場趨勢,動力電池市場也呈現爆發式發展趨勢,資本的大量涌入帶動了力電池產量的大幅提升。

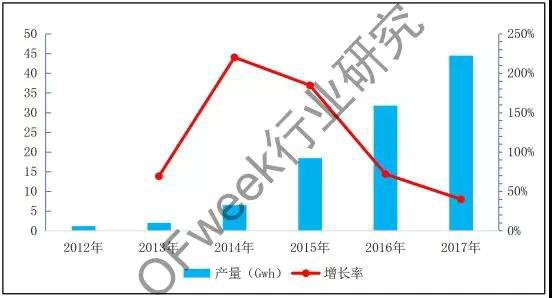

圖表5 2012-2017年中國動力電池需求量分析及預測(單位:Gwh)
2017年中國汽車用動力電池產量達到44.5Gwh,同比增長45%。OFweek預計,未來四年,動力電池需求量將保持著40%以上的年復合增長速度,到2020年,中國新能源汽車動力電池需求量將突破120Gwh。
