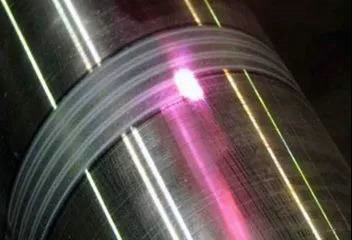

激光淬火也稱激光相變硬化，屬于表面熱處理范疇。激光淬火通過(guò)激光束掃描工件表面，使工件表面迅速升溫到相變溫度以上、熔化溫度以下，然后停止或移開(kāi)激光束，熱量從工件表面向基體內(nèi)部快速傳導(dǎo)，表面得以急劇冷卻，使受熱層快速冷卻到馬氏體相變點(diǎn)以下，進(jìn)而實(shí)現(xiàn)工件的表面相變硬化。

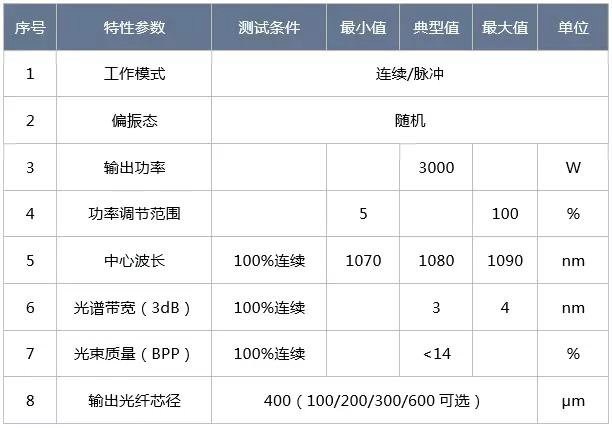

與激光淬火相對(duì)應(yīng)的感應(yīng)淬火及熱處理爐是常規(guī)的加工手段，然而感應(yīng)淬火工具專用性高（一個(gè)部位一種感應(yīng)器，甚至要求一種專用定位夾具）、不適應(yīng)形狀復(fù)雜的零件、易產(chǎn)生淬火裂紋等缺點(diǎn)，而激光淬火具有自動(dòng)化控制、柔性加工、零件變形小、淬火后無(wú)需回火、淬火硬度比常規(guī)方法高約5%~20%、低碳環(huán)保等諸多優(yōu)點(diǎn)，這些優(yōu)點(diǎn)使激光淬火加工逐漸受到關(guān)注。

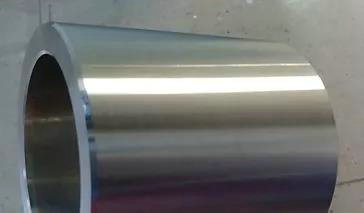

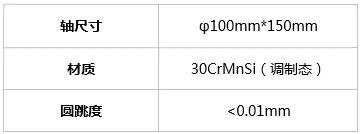

（1）表面全部淬火

（2）表面硬度：>HRC51

（3）淬硬層深度：>0.8mm

（4）圓跳度：<0.01mm

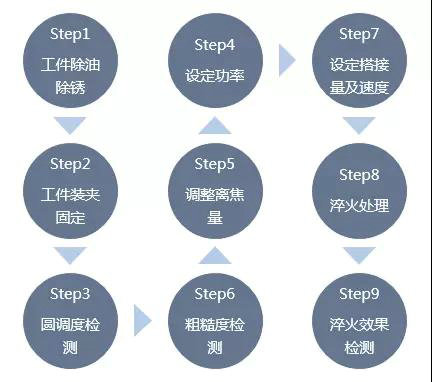

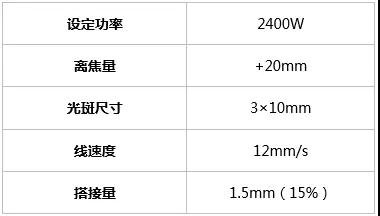

根據(jù)工藝方案進(jìn)行淬火處理后，表面硬度：HRC52-54，淬火深度0.8mm處硬度為HRC40-42，搭接軟化帶寬度0.3mm,硬度為HRC35-38，圓跳度<0.01mm，工件淬火前后圓跳度無(wú)變化，表面粗糙度無(wú)變化，無(wú)淬火缺陷。
