激光加工系統的構成及特點

激光加工系統是指以激光為核心加工工具的現代化生產系統，它通常集合激光光源、機械運動部件、電氣控制部件、工裝夾具、通風除塵設備等于一體，具有高度集成化、結構緊湊、生產效率高、生產工藝好等特點。隨著激光生產工藝的不斷提升，激光核心器件的成本降低，激光工作站將逐漸走進許多傳統制造行業，成為傳統企業進行現代化改造的好幫手。

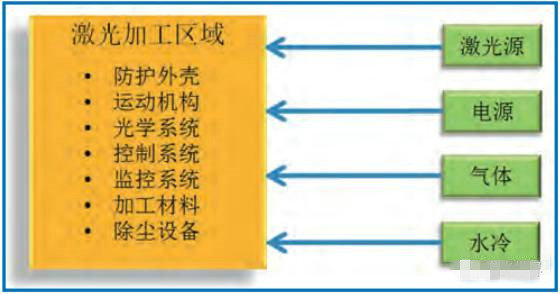

圖1：激光加工系統工作區域示意圖。

如何建立安全的激光加工生產系統，并將其恰當?shù)貞?yīng)用到不同的企業中呢？下面的內容將和大家一起探討一下這個問題。

激光工作站的設計安全

激光工作站的設計安全需要考慮四個方面：危害的識別和分析、對應的防護措施設計、防護措施的評估，以及用戶的指導與信息告知。

（1） 危害的識別和分析

常見的危害類型包括機械危害、電氣危害、激光及激光伴隨的輻射危害、激光和加工材料作用產生的有毒有害物質危害等等。生產企業應該按照產品設計的特點，結合考慮設備在使用過程中可能產生的情況，來分析和識別可能的危害類型及嚴重程度。比如，一臺激光焊接設備在調試的過程中，可能會使人員受到Class 3R的引導激光輻射；也要考慮到可能加工的材料類型，比如用加工鐵板的激光切割機用來加工塑料材料，會產生完全不同類型的有害物質，激光工作站的排風除塵設備、所需時間以及進氣量都不同。

（2） 防護措施設計和評估

對應的防護措施都要有據可依，并且符合國際和國內安全規范要求。比如一個激光焊接工作站，需要針對激光輻射危害設計完整的激光防護屏。防護屏需要在任何正?；虍惓Ｊ褂脳l件下，耐受內部激光源的直接輻射，并在一定時間內保證人員的安全，它的設計和材料的使用需要符合IEC/EN 60825-4或同等內容標準的要求。如果防護屏的一部分是玻璃視窗，那么該防護玻璃還要符合EN 207的要求，滿足對應的防護等級，確保外面的觀察人員的眼睛和皮膚接受到小于Class 1的激光輻射。

表1給出了激光工作站產品常見的危害類型，以及采取的防護措施、防護措施的評估依據和參考標準，生產企業可以依據這些標準進行產品設計。

經過了這些詳細的分析和設計，相信企業能夠結合自身情況設計出符合安全規范的產品。但是，因?yàn)榧す饧庸どa(chǎn)系統結構復雜，光、機、電危害并存，安全設計有時會相互影響，因此最終的產品需要嚴格依據相關標準進行檢驗以符合所有安全規范。

（3） 用戶的指導與信息告知

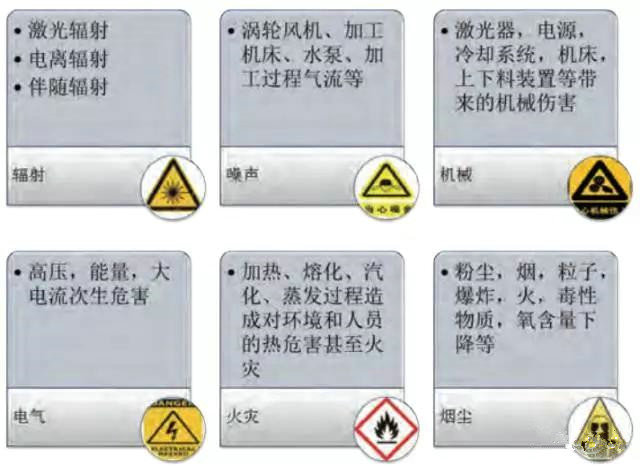

圖2：激光加工系統常見危害

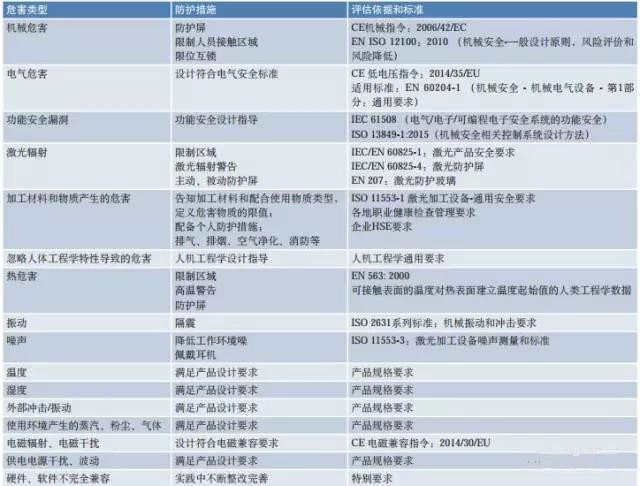

表1：激光工作站中常見的危害類型及防護措施、防護措施的評估依據和標準

好的企業不僅要設計符合安全規范的產品，還要做到充分的用戶指導、培訓以及重要安全信息提示，確保操作和維修人員能夠在復雜的環境中按照正確操作流程操作。

產品說明書中需要盡量詳細地從系統安全角度說明產品安全設計要點、關鍵安全控制方式及使用器件。通常會包括激光工作站的正常操作和維修作業指導、產品的能量源及危害防護、加工材料類型說明及其對應有毒害物質類型、產品中使用的各種警告標識位置及含義。說明書還需要結合應用的特點，介紹或推薦必要的個人防護設備，比如激光護目鏡或手套。

同時，激光工作站生產企業還需要為使用人員提供必要的安全知識培訓，與企業激光安全負責人一起，幫助客戶操作人員了解激光類型、等級及常見危害和防護重點，幫助企業建立針對激光工作站應用的安全控制流程。

另外需要注意的是，很多產品說明書中對于安全的說明并不夠系統化，將很多應該系統介紹的安全內容分散到了很多章節，操作和維修人員不容易系統地掌握。

激光加工系統的應用安全

企業使用符合設計安全的激光加工系統并不意味著實際應用就一定安全。在激光工作系統應用的過程中，一方面需要嚴格按照使用說明規范操作，另一方面需要不斷地針對特殊情況進行分析、總結，制定一套切實有效的安全控制流程。比如，當操作人員發生變化時，激光安全負責人需要及時安排激光安全培訓，培訓合格后才能上崗操作，保證操作人員具備基本的激光安全知識。再比如，當設備進行檢修需要將個別安全器件屏蔽進行調試，應該有完善的措施，確?；謴?fù)所有安全器件后再進行正常操作。

總之，激光加工系統只有經過嚴格的系統安全評估，并在應用過程中按照操作流程作業，才能夠發揮其優勢，保證企業持續健康的生產。
